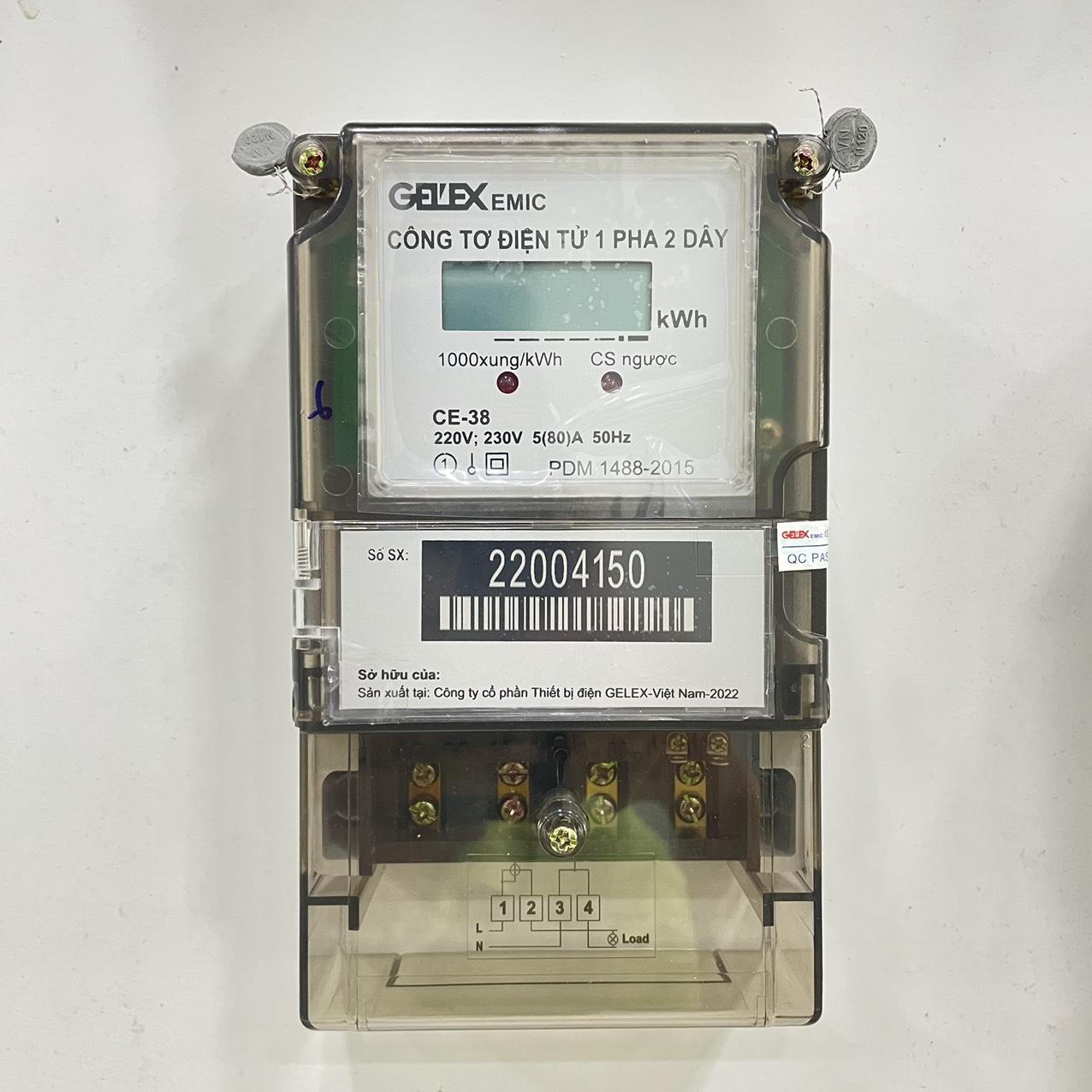

Công Tơ Điện Tử 1 Pha EMIC CE-38

( 0 đánh giá )

Mã SP: CE-38

Giá bán :496.000đ

Phí kiểm định :134.000 đ

Công tơ điện tử 1 pha EMIC loại CE-38 là sản phẩm được nghiên cứu và chế tạo tại Tổng Công ty Thiết Bị Điện Việt Nam (Gelex EMIC) trên cơ sở vi mạch và linh kiện chuyên dụng của hãng LANDIS & GYR chuyển giao công nghệ theo tiêu chuẩn quốc tế IEC62052-11, IEC60253-21. Công tơ được sản xuất trên dây chuyền và thiết bị hiện đại, đảm bảo chất lượng theo ISO 9001:2008, đạt cấp chính xác 1.

Số lượng:

Công Tơ Điện Tử 1 Pha EMIC CE-38

Thông số kỹ thuật:

  1. Điện áp danh định: 220-230VAC
  2. Dòng điện danh định: 5A
  3. Dòng điện quá tải: 80A
  4. Cấp chính xác: 1
  5. Kích thước (dài x sâu x rộng): 192 x 57 x 113 mm

Cấu tạo công tơ điện tử 1 pha CE-38:

  1. Đế công tơ: bằng nhựa PC(Polycacbonat) có cơ tính cao, chịu va đập mạnh, chống cháy.
  2. Ổ đấu dây: bằng nhựa Bakelit, chưa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Ni, có các vít bắt dây dẫn điện bằng đồng mạ Ni, đảm bảo tiếp xúc tốt và không gỉ.
  3. Nắp công tơ: bằng nhựa PC có phần che mặt số trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy.
  4. Nắp che ổ đấu dây: bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu. Sơ đồ đấu dây công tơ được in phía trong nắp che ổ đấu dây.
  5. Bo mạch điện tử: được thiết kế trên cơ sở các linh kiện đặc chủng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại tại Tây Âu và Nhật Bản. Bo mạch sau khi được chế tạo xong được sơn phủ bề mặt để nhiệt đới hóa, sau đó lắp chặt vào đế công tơ bằng 4 chốt định vị đảm bảo không bị lung lay sơ dịch khi di chuyển.
  6. Màn hình hiển thị LCD là loại chịu được nhiệt độ cao 75°C và tia cực tím phù hợp với điều kiện nhiệt đới hóa và thời tiết Việt Nam.
  7. Các chỉ thị: Công tơ có 2 đèn LED. 1 LED báo xung kWh để kiểm tra sai số và 1 LED báo ngược chiều công suất.

Nguyên lý hoạt động và công dụng của công tơ điện tử 1 pha 2 dây CE-38

  1. Sơ đồ khối của công tơ
  2. Khối xử lý trung tâm (vi xử lý G80F903E) thực hiện nhiệm vụ thu thập, tính toán, xử lý và điều khiển chức năng hoạt động của công tơ. Khối chức năng này thiết kế dựa trên các tính năng của IC chuyên dụng bao gồm: vi điều khiển khả trình với 16kB bộ nhớ chương trình, tích hợp 512B bộ nhớ eeprom, hỗ trợ giao tiếp truyền thông UART & SPI. Dựa trên các tính năng này các mạch điện chức năng khác được thiết kế để tương thích tạo ra chức năng hoạt động của công tơ.
  3. Mạch tín hiệu đo lường bao gồm các phần tử: Shunt đo dòng điện (Imax = 80A), mạch biến đổi tín hiệu đo lường (mạch chia áp điện trở và mạch lọc RC), IC đo năng lượng 1 pha chuyên dụng BL930.
  4. Bộ nhớ EEPROM theo chuẩn giao tiếp I2C được thiết kế để lưu trữ các dữ liệu hoạt động của công tơ.
  5. Khối hiển thị màn hình LCD kiểu panel 1 hàng, có 1 số ký tự đặc biệt được sử dụng để hiển thị thông tin điện năng hữu công (kWh) tổng. Khối phát xung năng lượng (đèn led đỏ) 1000 xung/kWh phục vụ kiểm định công tơ và khối cảnh báo phát hiện dòng điện rò.

Hướng dẫn lắp đặt và sử dụng:

  1. Sơ đồ đấu dây 1 pha 2 dây.
  2. Nguồn điện vào 2 chân số 1 & 3 (1 là pha nóng/lửa/line & 3 là pha nguội/lạnh/tủng tính/neutral) và đầu ra tải tiêu thụ như MCB, Bóng đèn, công tắc, ổ cắm .... là chân số 2 & 4 (Đầu vào thiết bị điện nên lúc này không cần phân biệt pha Line hay Neutral).

Cam kết mua hàng tại Công ty chúng tôi:

  1. Sản phẩm công tơ điện tử 1 pha 2 dây EMIC CE-38 khi giao hàng đến khách hàng sẽ đi kèm với giấy chứng nhận xuất xưởng của hãng (tờ giấy A5 bên trong công tơ), nếu khách hàng chọn mua hàng có kiểm định của điện lực sẽ kèm theo Giấy Chứng Nhận Kiểm Định như hình bên dưới.
  2. Thiết bị công tơ điện 1 pha CE-38 sẽ được bảo hành 18 tháng kể từ ngày giao hàng và 1 đổi 1 trong vòng 12 tháng nếu có lỗi của nhà sản xuất. Ngoài ra có sách hướng dẫn sử dụng bên trong hộp giấy.
