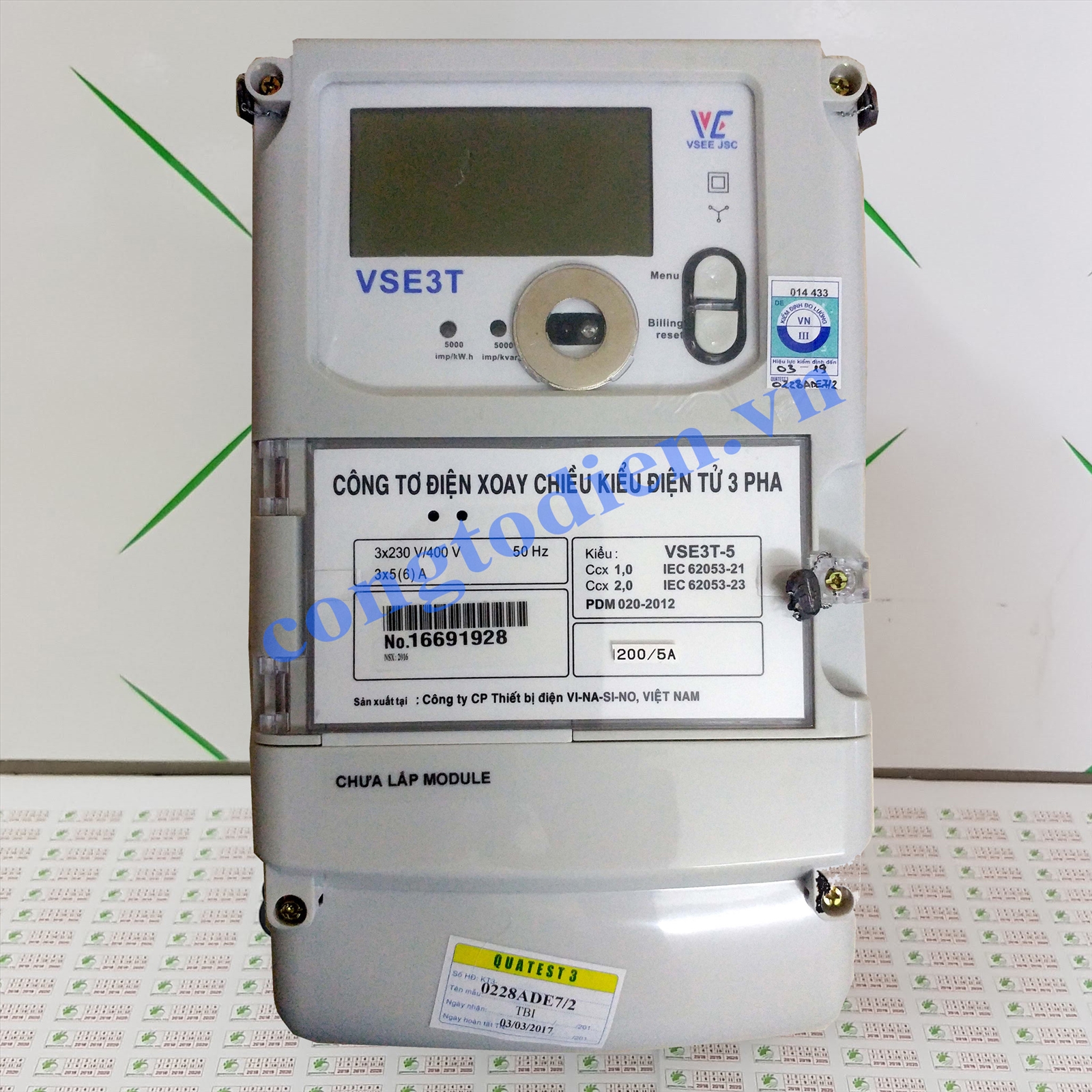

Công Tơ Điện Tử 3 Pha Gián Tiếp VSE3T-5

( 1 đánh giá )

Mã SP: VSE3T-5

Giá bán :3.500.000đ

Phí kiểm định :1.000.000 đ

Công tơ điện xoay chiều kiểu điện tử 3 pha VSE3T (Vinasino VSE3T-5 ) được sản xuất trên dây chuyền công nghệ hiện đại, sử dụng IC đo đếm có độ chính xác cao tại Công ty Cổ Phần Thiết Bị Điện VI-NA-SI-NO sản xuất phù hợp với các tiêu chuẩn IEC 62052-11, IEC 62053-21, IEC 62053-22 và IEC 62053-23. Công tơ điện tử 3 pha Vinasino VSE3T là công tơ điện tử 3 pha 3 giá có tích hợp thêm tính năng đọc từ xa bằng cách lắp thêm module PLC, GPRS hoặc RF.

Số lượng:

Công tơ điện tử 3 pha 3 giá gián tiếp VSE3T-5

Thông số kỹ thuật:

  1. Điện áp định mức: 230/400 VAC
  2. Dòng điện định mức: 5A
  3. Dòng điện quá tải: 6A
  4. Cấp chính xác: 1
  5. Kiểu: VSE3T-5
  6. Trọng lượng: 2.5kg
  7. Kích thước (Dài x Rộng x Cao): 290mm x 170mm x 85mm

Cấu tạo công tơ điện tử 3 pha 3 giá VSE3T-5:

  1. Vỏ công tơ sử dụng vật liệu ABS chống cháy, không chứa các thành phần vật liệu gây ô nhiễm nguy hiểm (thủy ngân, camium, cobalt,…)
  2. Hình dáng bên ngoài công tơ điện xoay chiều 3 pha VSE3T gồm màn hình LCD, nút nhấn chức năng, cổng kết nối và các đèn LED báo xung.

Nguyên lý hoạt động công tơ điện 3 pha VSE3T-5:

  1. Khi công tơ làm việc thì điện áp và dòng điện lấy mẫu riêng biệt. Dữ liệu được xử lý bằng một mạch tổ hợp đặc biệt để tính công suất sau đó gửi tới CPU để xử lý. CPU xử lý tất cả các dữ liệu vào ra, tính toán công suất 3 pha A, B, C hiển thị lên LCD, giao tiếp với cổng quang hoặc cổng RS485.
  2. Từ đó ta có sơ khối hoạt động của công tơ điện tử 3 pha Vinasino VSE3T-5 như sau:

Thông số hiển thị màn hình LCD:

  1. Sau khi được cấp nguồn, công tơ sẽ khởi động trong 3 giây (LCD hiển thị đầy đủ các nộidung), khi ổn định sẽ hiển thị các thông số trong chế độ tự động (có thể tùy chọn các thông số đểhiển thị bằng phần mềm cài đặt). Thời gian hiển thị giữa các thông số có thể được lập trình từ 1giây đến 60 giây.
  2. Có 2 chế hiển thị cho công tơ là chế độ tự động (tự cuộn chuyển màn hình) và chế độ bằng tay (tác động băng nút nhấn Menu).
  3. Hiển thị cảnh báo lỗi khi có lỗi xảy ra, màn hình công tơ sẽ tự động các lỗi dưới dạng mã số như sau:
Err-07 Err-06 Err-05 Err-04 Err-03 Err-01
Quá dòng 3 pha không cân bằng Quá áp Mất pha Sai thứ tự pha Lỗi phần cứng

Hướng dẫn sử dụng và lắp đặt:

  1.  Công tơ được lắp đặt ở nơi thoáng mát và khô ráo, tránh ánh nắng mặt trời chiếu trực tiếp, được cố định bằng 1 mốc treo và 2 ốc.
  2. Công tơ được đấu dây theo đúng sơ đồ đấu dây (được in dưới nắp hộp đấu dây) và các ốc trong hộp đấu dây phải được vặn chặt để tránh tình trạng cháy hoặc phát sinh nhiệt do tiếp xúc kém.
  3. Sơ đồ đấu dây công tơ điện tử 3 pha gián tiếp VSE3T-5
